Portata massima del wireless

Portata massima del wireless

La trasmissione di dati senza fili avviene attraverso le onde radio. In uno scenario ottimale, senza ostacoli o interferenze lungo il percorso, queste onde percorrono la strada più breve dal trasmettitore al ricevitore. La massima portata di comunicazione si ottiene in questi spazi aperti senza ostacoli. Questa gamma è uno standard ampiamente accettato per la valutazione delle tecnologie e delle apparecchiature radio che utilizzano le comunicazioni radio.

Fattori che influenzano la portata della comunicazione radio

Nonostante la portata massima wireless sia il punto di riferimento accettato, negli scenari quotidiani non tutte le applicazioni hanno un percorso completamente libero e in queste situazioni è necessario tenere conto di ostacoli o interferenze di terzi.

Ostacoli

Ostacoli

In condizioni quotidiane, le onde radio si scontrano con ostacoli. Questi ostacoli variano nella loro interazione con le onde: alcuni permettono il passaggio, altri riflettono e altri ancora assorbono le onde radio. La natura di questi ostacoli dipende dal materiale, dalla forma e dallo spessore. Fattori come la pioggia, la neve, la polvere e persino l’elevata umidità possono fungere da ostacoli, in modo simile a oggetti fisici come le persone. In genere, quando un segnale radio incontra un ostacolo, si indebolisce, perdendo parte della sua potenza.

Inteferenza

Inteferenza

Le onde radio sulla stessa frequenza possono causare interferenze. Ulteriori interferenze possono essere causate anche da segnali riflessi dallo stesso trasmettitore a causa di ostacoli. Questi possono non causare l’attenuazione del segnale (perdita del segnale) ma possono influire sulla portata del dispositivo.

Nota: spostando leggermente un dispositivo wireless si possono eliminare potenziali punti morti.

Diffrazione

Diffrazione

La diffrazione si verifica quando le onde radio incontrano un ostacolo che contiene piccoli fori, ma che è in grado di attraversare senza che il segnale venga alterato (perdita di segnale).

Nota: spostando leggermente un dispositivo wireless si possono eliminare potenziali punti morti.

I diversi materiali degli ostacoli possono influenzare i segnali radio?

Materiali diversi tra il ricevitore wireless e i dispositivi hanno effetti diversi sulla potenza del segnale wireless del sistema.

Alcuni materiali possono riflettere o assorbire le onde radio, mentre altri possono avere un impatto minimo. Più alto è il coefficiente di assorbimento del segnale e più spesso è l’ostacolo, più forte è l’impatto sulle trasmissioni radio.

Di seguito abbiamo elencato alcuni esempi di questi materiali e l’effetto che possono avere sulle prestazioni del wireless.

Meno della media

Basso coefficiente di assorbimento del segnale – fino a 3 dB (perdita di potenza del 50%, portata di trasmissione ridotta del 30%)

Mattone rosso secco

Spessore 90 mm
Mattone rosso secco

Legno secco

Spessore 80 mm
Legno secco

Pannello di gesso

Spessore 100 mm
Pannello di gesso

Vetro

Spessore 15 mm
Vetro

Media

Coefficiente di assorbimento medio del segnale – 5-20 dB (la potenza si riduce di 10 volte; la portata di trasmissione si riduce del 60%)

Mattone

250 mm di spessore
Mattone

Calcestruzzo

Spessore 100 mm
Calcestruzzo

Blocco brezza

Spessore 200 mm
Blocco brezza

Muratura

Spessore 200 mm
Muratura

Superiore alla media

Più di 20 dB. Coefficiente di assorbimento del segnale (la potenza si riduce di oltre 100 volte; la portata di trasmissione si riduce del 70%)

Calcestruzzo

Spessore 300 mm
Calcestruzzo

Travi metalliche

Alluminio e acciaio
Travi metalliche

Calcestruzzo armato

Spessore 200 mm
Calcestruzzo armato

Metallo ondulato

Lamiera
Metallo ondulato

Gli ostacoli possono riflettere i segnali?

Alle nostre frequenze, un oggetto con una superficie rettilinea e una dimensione di almeno 30 × 30 cm rifletterà il segnale riducendone l’intensità fino al 10%.

Nota: tutte le superfici riflettono in qualche misura i segnali radio. Tuttavia, i metalli e gli specchi lo fanno in misura maggiore.

Come il posizionamento dei dispositivi wireless influisce sulla portata del segnale

Ambienti diversi possono rappresentare una sfida per l’installazione di un sistema di sicurezza wireless. Fare clic sui numeri sottostanti per vedere come il posizionamento del dispositivo influisce sulla portata del segnale.

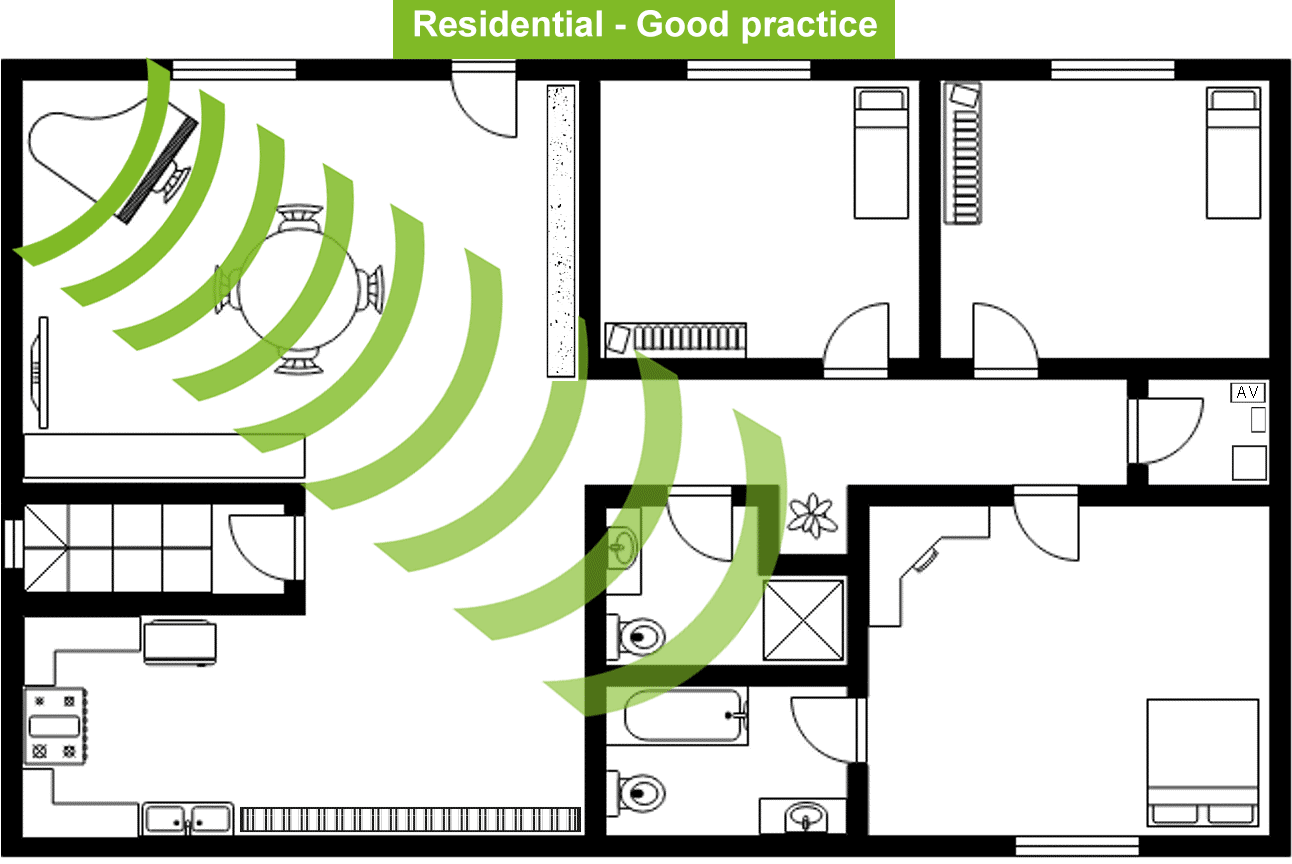

1 – Rilevatore di movimento wireless

Buona pratica – Il rilevatore è montato all’altezza corretta e lontano da ostacoli radio. I segnali radio sono forti e raggiungono il pannello di controllo.

2 – Pannello di controllo wireless

Buona pratica: la posizione del pannello di controllo è fondamentale per migliorare un sistema wireless. Una posizione centrale lontana da ostacoli radio migliorerà la portata radio e contribuirà a creare una rete con tutti gli altri dispositivi wireless.

3 – Micro sensore d’urto wireless (base profonda)

Buona pratica – Il montaggio di Micro Shock-W su una cornice metallica richiede una base profonda per consentire la trasmissione del segnale radio.

4 – Sirena esterna senza fili

Buona pratica – Una posizione centrale, lontana da ostacoli radio, migliorerà la portata della radio e contribuirà a creare un buon collegamento del segnale con il pannello di controllo.

1 2 3 4

1 – Microsensore d’urto wireless (base bassa)

Pratica scorretta – Il montaggio di un dispositivo Micro wireless su una cornice metallica della finestra con la base poco profonda provoca l’assorbimento delle onde radio e quindi una scarsa potenza del segnale.

2 – Pannello di controllo wireless

Cattive pratiche – Il montaggio del pannello di controllo troppo in basso può causare la propagazione del segnale nel pavimento. È inoltre circondato da altri dispositivi elettrici e ostacoli che influenzano la trasmissione radio. In questo caso il segnale radio è scarso.

3 – Rilevatore di movimento senza fili

Pratica scorretta – Il montaggio del rilevatore di catture in prossimità di ostacoli, come ad esempio una presa d’aria metallica, assorbe i segnali radio e la trasmissione risulta scadente.

4 – Sirena esterna senza fili

Pratica scorretta – Il montaggio dell’Odyssey X-W in prossimità di una presa d’aria metallica provoca il blocco dei segnali radio verso il pannello di controllo.

1 2 3 4

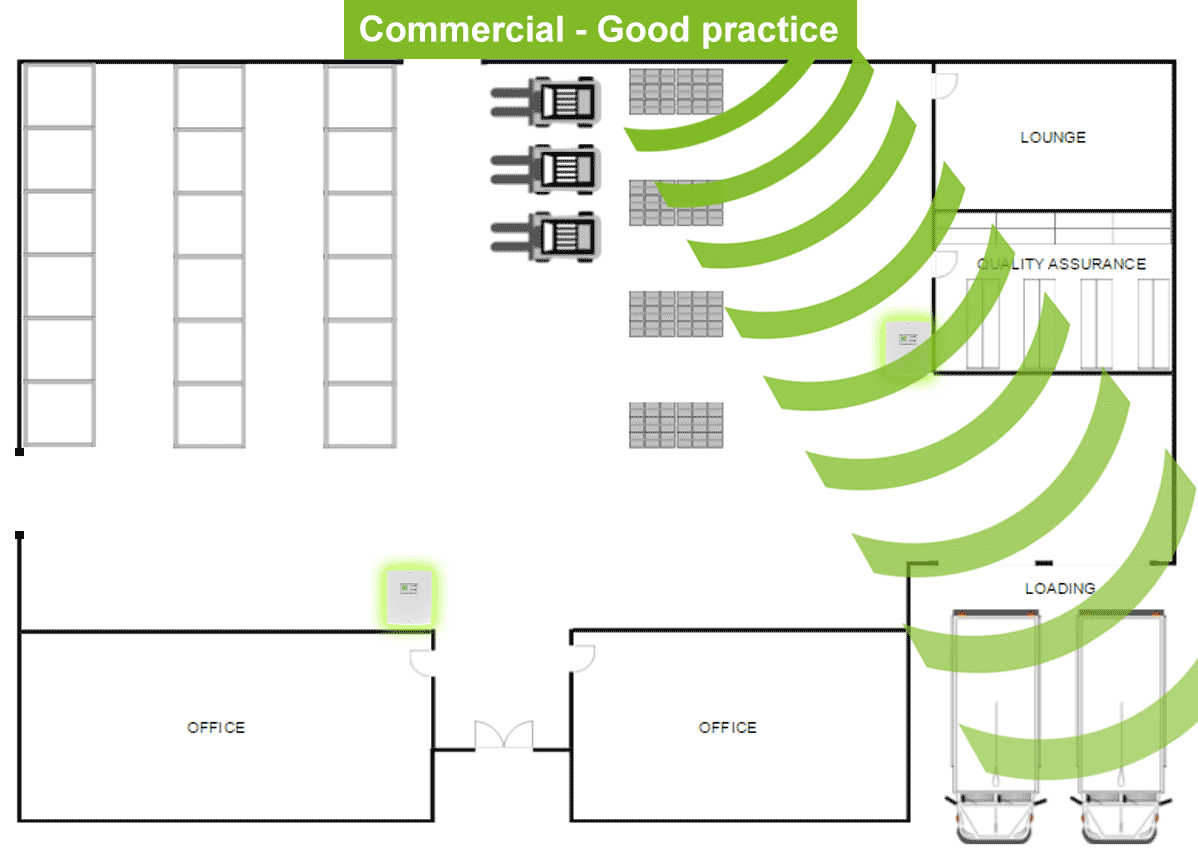

1 – Sirena esterna senza fili

Buona pratica – Odyssey X-W montato lontano da ostacoli metallici come i carrelli elevatori. Entro un buon raggio d’azione dell’espansore wireless.

2 – Contatto wireless

Buona pratica – Impaq SC-W è il prodotto ideale da utilizzare per una porta avvolgibile. Gli ingressi dei morsetti consentono di collegare i contatti esterni delle tapparelle. Ciò consente di aggiungere questi dispositivi alla rete wireless.

3 – Espansore wireless

Buona pratica – 2 Premier Elite 32XP-W forniscono una copertura completa del sistema. Sono montati ad un’altezza di almeno 2 metri e sono liberi da ostacoli.

4 – Rilevatore di movimento senza fili

Buona pratica – Posizionarsi lontano da ostacoli radio e a breve distanza dall’expander wireless.

1 2 3 4

1 – Rilevatore di movimento wireless

Cattive pratiche – Il montaggio di un rilevatore accanto a una scatola di giunzione e vicino a scaffali metallici costituisce un grave ostacolo per la radiofonia.

2 – Contatto wireless

Pratica scorretta – Impaq SC-W montato in prossimità di un parcheggio di carrelli elevatori (o di altri oggetti metallici di grandi dimensioni).

3 – Micro sensore d’urto wireless (base bassa)

Pratica scorretta – Non utilizzare su persiane/porte in metallo.

4 – Pannello di controllo wireless

Pratiche scorrette – Nascondere un pannello o un expander wireless in vuoti del soffitto, montanti, armadi ecc. nell’angolo di un sistema comporta una perdita di segnale e quindi scarse prestazioni di rete.

1 2 3 4

Prestazioni della durata della batteria

I dispositivi abilitati Ricochet sono realizzati con cura per migliorare le prestazioni della batteria, stabilendo un nuovo standard di longevità e affidabilità. I nostri progetti sono studiati su misura per massimizzare il potenziale di ogni batteria, garantendo una funzionalità ottimale e una maggiore durata del prodotto.

Massimizzazione delle prestazioni della batteria

Questo mostra come le attivazioni sui dispositivi di rilevamento abbiano un effetto sulla durata della batteria:

Nella maggior parte degli scenari, la modalità predefinita è la scelta migliore, ma la possibilità di cambiare la modalità può consentire agli installatori di bilanciare le prestazioni con la durata della batteria per i dispositivi in situazioni diverse.

Ad esempio, per un Micro Contact o un Impaq SC-W montato su una porta che viene aperta e chiusa frequentemente durante il giorno, la durata della batteria potrebbe essere prolungata impostando la modalità su Auto o Hybrid.

Styled HTML Table
DispositivoDurata approssimativa della batteria
(attivato ogni 2 minuti)
Durata approssimativa della batteria
(attivato ogni ora)
Modalità predefinita
Micro Contatto1 anno3 anniSempre sveglio
Micro Shock1 anno3 anniSempre sveglio
Impaq SC-W1,25 anni3,5 anniSempre sveglio
Cattura P15-W/Q20-W/CQ-W2 anni4 anniAuto
Cattura D20-W/CD-W1,5 anni4 anniIbrido
TD-W esterno2 anni4 anniAuto

Modalità della batteria

ModalitàDescrizioneProControLimitazioni
Sempre sveglioI dispositivi segnalano ogni attivazioneMassime prestazioni del sistema. Da utilizzare nelle zone di ingresso/uscitaLe attivazioni frequenti influiscono sulla durata della batteria, pertanto non è adatto alle aree ad alto traffico.Non adatto ai PIR Dual Tech
AutoI dispositivi segnalano l’attivazione solo dopo un periodo di inattività.Buon equilibrio di prestazioni, soprattutto per i PIRNon sempre è adatto per le zone di ingresso/uscita o per i terminatori di uscita.Non adatto ai PIR Dual Tech
IbridoI dispositivi segnalano le attivazioni solo quando il sistema è armato.Massimizza le prestazioni della batteriaI dispositivi devono essere svegliati quando si arma il sistema (processo di preparazione all’armamento).Deve essere utilizzato per i PIR Dual Tech

Marche di batterie consigliate

Esistono molte marche più economiche che dichiarano la stessa capacità, ma a causa delle differenze nelle tecniche di misurazione e nelle prestazioni sotto carichi impulsivi, la durata può essere drasticamente diversa.

DispositivoTipo di batteriaMarche consigliate
Micro contatto/micro urtoCR2450Varta CR2450
Procell CR2450
Impaq SC-W/SmartKeyCR2Varta Industrial Pro CR2
Duracell Litio CR2
Procell CR2
CatturaCR123AVarta Industrial Pro CR123A
Duracell Litio CR123A
Procell CR123A
TD-W/LDCP-W/Odissey-W esternoAA al litioEnergiser AA Ultimate Lithium
Premier Elite OH-WAAADuracell AAA
Procell AAA

Perché la tecnologia Ricochet?

Perché la tecnologia Ricochet?

I dispositivi wireless abilitati al ricochet ricevono e ripetono le trasmissioni wireless di altri dispositivi. Le dimensioni, la scalabilità e la portata dell’intero sistema vengono ampliate, poiché la segnalazione wireless non è più limitata dalle comunicazioni punto-punto. Il raggio d’azione di un sistema wireless abilitato a Ricochet è superiore a quello dei sistemi precedenti, con più dispositivi in grado di trasmettere messaggi anche ai punti più remoti di un edificio.
